Контейнерная подстанция: полное руководство и анализ 2026

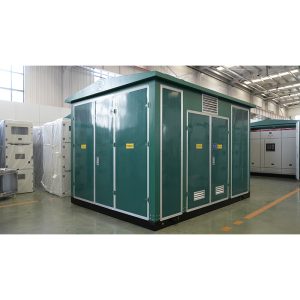

Контейнерная подстанция (КТП в блок-контейнере) — это современное, полностью готовое к эксплуатации распределительное устройство, размещенное в утепленном металлическом модуле. Это решение идеально подходит для быстрого электроснабжения строительных площадок, промышленных объектов и временных мероприятий, обеспечивая высокую надежность, мобильность и защиту оборудования от климатических воздействий. В 2026 году выбор контейнерной подстанции определяется не только мощностью, но и уровнем автоматизации, энергоэффективностью и соответствием новым экологическим стандартам.

Что такое контейнерная подстанция: определение и ключевые особенности 2026 года

Контейнерная подстанция представляет собой законченное инженерное сооружение, включающее в себя силовой трансформатор, распределительные устройства высокого (РУ ВН) и низкого (РУ НН) напряжения, системы автоматики, учета электроэнергии и климат-контроля. Все компоненты монтируются внутри прочного стального каркаса, защищенного от коррозии, влаги, пыли и экстремальных температур.

В отличие от традиционных киосковых или мачтовых подстанций, контейнерный формат обеспечивает максимальную степень заводской готовности. Это означает, что до 95% всех монтажных и пусконаладочных работ выполняется на производственной площадке изготовителя. На объекте заказчика требуется лишь подготовить фундамент, подключить кабельные линии и провести финальное тестирование.

Эволюция формата: от простого контейнера к интеллектуальному модулю

Если еще пять лет назад контейнерная подстанция воспринималась исключительно как временное или бюджетное решение, то в 2026 году ситуация кардинально изменилась. Современные модульные КТП становятся стандартом для объектов, где важна скорость ввода в эксплуатацию и гибкость инфраструктуры.

Ключевые изменения, актуальные для текущего периода:

• Цифровизация: Интеграция систем IoT (Интернета вещей) для удаленного мониторинга состояния трансформатора, температуры масла и нагрузки в режиме реального времени.
• Экологичность: Переход на трансформаторы с менее вредными изоляционными жидкостями или сухие трансформаторы, соответствующие строгим экологическим нормам ЕС и РФ.
• Модульность: Возможность масштабирования мощности путем добавления параллельных контейнерных блоков без остановки основного процесса.

Такой подход позволяет использовать контейнерные подстанции не только на стройках, но и в качестве постоянных узлов энергоснабжения для дата-центров, логистических хабов и торговых комплексов.

Типы и классификация контейнерных подстанций

Выбор правильной конфигурации зависит от конкретных задач объекта. На рынке представлено несколько основных типов КТП в контейнерном исполнении, которые различаются по конструкции, типу трансформатора и назначению.

1. По типу установленного трансформатора

Масляные трансформаторы (ТМ, ТМГ):

Классическое решение для большинства промышленных нужд. Масло служит одновременно изолятором и охладителем. Современные герметичные трансформаторы не требуют замены масла в течение всего срока службы (до 25 лет). Они отличаются высокой перегрузочной способностью и меньшей стоимостью по сравнению с сухими аналогами.

Сухие трансформаторы (ТС, ТСЛ):

Используют воздушное охлаждение и эпоксидную смолу для изоляции обмоток. Главное преимущество — пожаробезопасность. Такие подстанции разрешено устанавливать внутри зданий, в подземных этажах торговых центров и на объектах с повышенными требованиями к пожарной безопасности. Однако они чувствительны к загрязнению воздуха и стоят дороже.

2. По конструктивному исполнению контейнера

Одноблокичные (моноблочные):

Все оборудование (ВН, трансформатор, НН) размещается в одном общем отсеке или в одном контейнере с внутренними перегородками. Это компактное и экономичное решение для мощностей до 1000–1250 кВА.

Двухблокичные и многоблочные:

Применяются для высоких мощностей (от 1600 кВА и выше). Трансформатор выносится в отдельный контейнер, а распределительные устройства — в другой. Это улучшает условия охлаждения, упрощает обслуживание и повышает безопасность персонала, так как доступ к высоковольтной части ограничен.

3. По назначению

• Повышающие: Преобразуют напряжение с генераторного уровня (например, 0.4–10 кВ) на уровень магистральных сетей (35–110 кВ). Используются на электростанциях.
• Понижающие: Наиболее распространенный тип. Снижают напряжение с 6–10–35 кВ до потребительских 0.4 кВ (380/220 В).
• Передвижные (на шасси): Установлены на автомобильный прицеп или раму с колесами. Идеальны для аварийного восстановления питания или сезонных работ.

Технические характеристики и стандарты 2026 года

При заказе или выборе контейнерной подстанции необходимо ориентироваться на ряд критических параметров. В 2026 году требования к надежности и эффективности ужесточились, что отражено в обновленных технических регламентах.

Основные электрические параметры

Климатическое исполнение и защита

Контейнер является главным барьером между чувствительным электрооборудованием и внешней средой. Для регионов с суровым климатом (Север, Сибирь, Дальний Восток) применяются специальные решения:

• Утепление: Стенки контейнера выполняются по принципу «сэндвич-панелей» с наполнением из минеральной ваты или пенополиуретана толщиной 50–100 мм.
• Обогрев: Установка электрических конвекторов с термостатами для поддержания плюсовой температуры в отсеках управления и релейной защиты при отключенном трансформаторе.
• Вентиляция: Принудительная приточно-вытяжная система с жалюзи, защищенными от попадания осадков и мелких животных. Автоматическое включение вентиляторов при нагреве трансформатора выше заданного порога.
• Коррозионная стойкость: Покраска корпуса порошковой краской в несколько слоев или использование нержавеющей стали для элементов крепления. Класс защиты оболочки обычно не ниже IP54.

Преимущества и недостатки контейнерных подстанций

Понимание сильных и слабых сторон технологии поможет принять взвешенное решение о целесообразности инвестиций в данный тип оборудования.

Ключевые преимущества

1. Скорость монтажа: Срок установки на фундаменте составляет от 1 до 3 дней. Полное введение в эксплуатацию занимает недели, а не месяцы, как в случае со строительством кирпичных подстанций.
2. Заводское качество: Сборка в цеху исключает влияние человеческого фактора и погодных условий на качество монтажа. Все соединения проверены, схемы собраны профессионалами.
3. Мобильность и ликвидность: При изменении структуры потребления или закрытии объекта подстанцию можно демонтировать, перевезти и использовать на новой площадке. Остаточная стоимость такого оборудования значительно выше, чем у стационарных сооружений.
4. Безопасность: Металлический корпус защищает от несанкционированного доступа, вандализма и воздействия животных. Заземленный контур контейнера обеспечивает электробезопасность персонала.
5. Эстетика и компактность: Контейнер занимает минимум места и может быть окрашен в цвета, гармонирующие с окружающей застройкой.

Ограничения и недостатки

• Стоимость: Первоначальная цена контейнерной КТП выше, чем у открытой или киосковой подстанции аналогичной мощности из-за стоимости самого металлоконструкции и систем климат-контроля.
• Габариты для транспортировки: Широкие контейнеры могут требовать специального разрешения на перевозку негабаритных грузов, если их ширина превышает стандартные дорожные нормы.
• Тепловые ограничения: В очень жарком климате при полной загрузке трансформатора может потребоваться усиленная система кондиционирования, что увеличивает собственное энергопотребление подстанции.

Сравнение: Контейнерная КТП vs Киосковая КТП vs Здание подстанции

Для наглядности рассмотрим сравнительный анализ трех основных форматов распределительных пунктов. Это поможет определить, какой вариант лучше подходит для вашего проекта.

Вывод: Если вам нужно надежное, долговечное и мобильное решение для серьезного объекта — выбирайте контейнер. Для временного снабжения дачного кооператива с минимальным бюджетом подойдет киоск. Для постоянной инфраструктуры мегаполиса с высочайшими требованиями к пожарной безопасности иногда предпочтительнее капитальное здание.

Пошаговое руководство: Выбор и заказ контейнерной подстанции

Процесс приобретения КТП в 2026 году требует внимательного подхода к техническому заданию. Ошибки на этапе проектирования могут привести к невозможности подключения к сетям или быстрому выходу оборудования из строя.

Шаг 1: Сбор исходных данных

Перед обращением к производителю подготовьте следующую информацию:

• Требуемая номинальная мощность (кВА). Рекомендуется брать запас 15–20% на будущую нагрузку.
• Уровень напряжения высокой стороны (6, 10 или 35 кВ). Уточняется в технических условиях (ТУ) от сетевой компании.
• Тип заземления нейтрали (TN-C, TN-S, TT). Это влияет на комплектацию щита низкого напряжения.
• Климатические условия региона (минимальная зимняя и максимальная летняя температура).
• Габаритные ограничения площадки установки.

Шаг 2: Выбор комплектующих

Не все компоненты одинаковы. Обратите внимание на бренды:

• Трансформатор: Ведущие российские и зарубежные заводы. Требуйте паспорт качества и протокол испытаний.
• Коммутационные аппараты (выключатели, разъединители): Должны иметь сертификат соответствия. В 2026 году популярны вакуумные выключатели благодаря их долговечности и отсутствию необходимости обслуживания.
• Система учета: Должна соответствовать требованиям локальной энергосбытовой компании (класс точности счетчиков, наличие модемов для АСКУЭ).

Шаг 3: Проверка документации и сертификации

Убедитесь, что производитель предоставляет полный пакет документов:

• Сертификат соответствия ТР ТС (Технический регламент Таможенного союза).
• Паспорт изделия и руководство по эксплуатации.
• Однолинейная схема и схемы вторичной коммутации.
• Протоколы заводских испытаний (измерение сопротивления изоляции, испытание повышенным напряжением).

Шаг 4: Логистика и монтаж

Контейнерная подстанция доставляется автомобильным транспортом. Для разгрузки потребуется кран соответствующей грузоподъемности. Монтаж включает:

1. Установку на заранее подготовленный железобетонный фундамент или сваи.
2. Заземление контура подстанции (сопротивление не более 4 Ом).
3. Подключение кабельных линий высокого и низкого напряжения.
4. Финальную проверку и сдачу инспектору Ростехнадзора (или аналогичного органа).

Тренды рынка и инновации 2026 года

Рынок модульных подстанций активно развивается. Вот какие тенденции стоит учитывать при покупке оборудования в текущем году:

1. Умные сети (Smart Grid) и телеметрия

Современные контейнерные подстанции все чаще оснащаются контроллерами с возможностью передачи данных по GSM/LTE/NB-IoT. Диспетчер может видеть нагрузку, температуру трансформатора и статус выключателей со смартфона. Это позволяет переходить от планово-предупредительного ремонта к обслуживанию по фактическому состоянию.

2. Энергоэффективность класса А

Новые стандарты потерь холостого хода и короткого замыкания требуют использования аморфных сердечников в трансформаторах или улучшенной стали. Хотя такие трансформаторы дороже, они окупаются за 3–5 лет за счет снижения затрат на электроэнергию, особенно на объектах с неравномерной нагрузкой.

3. Интеграция с возобновляемыми источниками энергии (ВИЭ)

Все больше контейнерных подстанций проектируются с учетом двунаправленных потоков энергии. Если на объекте установлены солнечные панели или ветрогенераторы, подстанция должна корректно работать с реверсивными потоками мощности и обеспечивать стабильность напряжения в сети.

Часто задаваемые вопросы (FAQ)

Сколько стоит контейнерная подстанция в 2026 году?

Цена сильно варьируется в зависимости от мощности и комплектации. Ориентировочные диапазоны:

• КТП 250–400 кВА: от 1.5 до 2.5 млн рублей.
• КТП 630–1000 кВА: от 2.8 до 4.5 млн рублей.
• КТП 1600–2500 кВА: от 5.5 до 8 млн рублей и выше.

В цену обычно входит трансформатор, контейнер, РУ ВН и НН, но не входят доставка, монтаж и проектные работы. Для получения точной цены необходимо отправлять опросный лист производителям.

Какой срок службы у контейнерной подстанции?

Срок службы самого контейнера при качественной антикоррозийной обработке составляет 25–30 лет. Силовой трансформатор служит 25 лет. Коммутационные аппараты могут требовать замены или ремонта через 10–15 лет в зависимости от интенсивности переключений. Регулярное техническое обслуживание продлевает жизнь оборудованию.

Нужен ли проект для установки контейнерной КТП?

Да, проект обязателен. Он должен быть согласован с владельцем внешних сетей (сетевой организацией) и пройти экспертизу, если объект капитальный. Проект включает схему внешнего электроснабжения, расчет заземления, планы размещения оборудования и раздел пожарной безопасности.

Можно ли эксплуатировать подстанцию зимой при -50°C?

Да, если она выполнена в северном исполнении (климатическое исполнение УХЛ1 или ХЛ1). Такой контейнер имеет усиленное утепление (100 мм и более), тройное остекление смотровых окон (если есть), подогрев шкафов автоматики и специальную марку стали, устойчивую к хладоломкости. Также важно использовать морозостойкие кабельные вводы.

В чем разница между КТП и БКТП?

Аббревиатура БКТП расшифровывается как «Блочная Комплектная Трансформаторная Подстанция». По сути, это синоним контейнерной подстанции, где оборудование скомпоновано в блоки (контейнеры). Термин КТП более общий, а БКТП часто подразумевает более сложную, многоблочную структуру или конкретный тип заводского исполнения.

Рекомендации по обслуживанию и эксплуатации

Долговечность контейнерной подстанции напрямую зависит от качества обслуживания. Даже самое дорогое оборудование выйдет из строя при отсутствии ухода.

Ежегодное техническое обслуживание (ТО)

• Визуальный осмотр: Проверка целостности корпуса, отсутствия следов коррозии, состояния уплотнителей дверей.
• Проверка заземления: Измерение сопротивления контура заземления. Оно не должно превышать нормативных значений (обычно 4 Ом для сетей 0.4 кВ).
• Термография: Тепловизионный контроль контактов шин и кабельных соединений под нагрузкой. Позволяет выявить перегревающиеся соединения до аварии.
• Проверка систем вентиляции и обогрева: Очистка фильтров, проверка работы термостатов и нагревательных элементов перед зимним сезоном.

Капитальный ремонт (раз в 3–5 лет)

Включает отключение питания, полную очистку внутренних отсеков от пыли, протяжку всех болтовых соединений с динамометрическим ключом, испытание трансформаторного масла (для масляных моделей) или измерение сопротивления изоляции обмоток (для сухих).

Как выбрать надежного поставщика?

Рынок насыщен предложениями, но качество продукции может радикально отличаться. При выборе подрядчика обратите внимание на следующие факторы:

1. Собственное производство: Предпочитайте заводы, которые сами изготавливают металлоконструкции и собирают шкафы, а не просто перепродают оборудование разных брендов. Это гарантирует ответственность за весь продукт.
2. Референс-лист: Запросите примеры реализованных проектов за последний год. Позвоните нескольким клиентам и узнайте о проблемах с эксплуатацией.
3. Сервисная поддержка: Уточните, осуществляет ли поставщик шеф-монтаж и пусконаладку. Наличие сервисной бригады в вашем регионе критично для оперативного устранения аварий.
4. Прозрачность цены: Избегайте поставщиков, которые называют цену «от» без детализации. Качественное коммерческое предложение всегда содержит спецификацию с брендами комплектующих.

Заключение

Контейнерная подстанция в 2026 году — это не просто способ быстро получить электричество, это инвестиция в надежность и гибкость вашей энергетической инфраструктуры. Правильно выбранная и качественно изготовленная КТП в блок-контейнере прослужит десятилетия, обеспечивая бесперебойное питание для бизнеса или жилого массива.

Ключ к успеху лежит в тщательном планировании: определите реальную нагрузку, учтите климатические особенности, выберите проверенного производителя с собственным инжинирингом и не экономьте на системах мониторинга и безопасности. В условиях растущих требований к качеству электроэнергии и скорости подключения, модульные решения остаются безальтернативным лидером для большинства промышленных и коммерческих задач.

Если вы стоите перед выбором оборудования, начните с аудита ваших технических условий и проконсультируйтесь с инженерами-проектировщиками. Это позволит избежать дорогостоящих переделок и обеспечит безопасную эксплуатацию объекта на долгие годы.
